商品仕様（パネルタイプ）

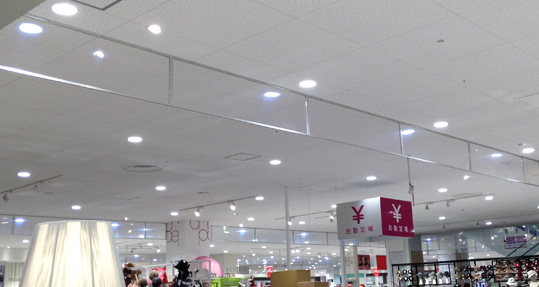

施工例
不燃シートの仕様
構成材料
樹脂含浸ガラス繊維織物
不燃性能(建築基準法)
不燃認定取得済み

不燃シート製防煙垂壁『パラスモーク』と
板ガラス製防煙垂壁の比較
全厚
パラスモーク
（6.5mm）
板ガラス
(6.8mm)
質量
（500mm×1,500mm）
950g
13.2kg
全光線透過率
90.3%以上
100%
工法
乾式工法
湿式工法
差込式
コーキング留め


※パラスモークはパネルの現場加工が可能な為、
従来のガラス製品同様に施工性の良い商品となっております。
1. 鋭利な金属等を当てたり、強い衝撃を与えると破損します。
2. 硬いもので摩擦すると表面が傷つきやすい性質があります。
3. 折り曲げると破損します。
4. 汚れが付着した場合は、マジッククロスで拭いて下さい。
5. 廃棄は、廃棄物処理法、都道府県条例に従って処理していただくか、
　許可を受けた産業廃棄物処理業者に処理を委託してください。
 6. 気温が極度の寒暖差を生じた折、フィルムに僅かな「たるみ」「皺」が
　発生する場合がございます。
7. 空調の吹き出し口付近に設置すると、空気がフィルムに当たり
　微かな騒音が出る場合がございます。本体に支障はございません。
8. パネル本体は四角形が基本となります。変形の個所が有る場合は
　ご相談ください。

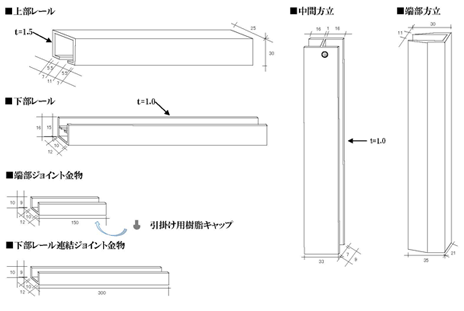

パラスモーク 各部材の説明
500 1,000 1,500
H200〜1,000 ○ ○ ○
H1,001〜1,500 ○ ○ 対応不可
【上部レール】 定尺2,000mm or 定尺4,000mm
【下部レール】 定尺3,000mm
【端部方立】 本体パネルのH寸法に対応
【中間方立】 本体パネルのH寸法に対応
⇒Ｈ1,000以上の商品はＨ1,500×Ｗ1,000が最大寸法となります。
※パラスモークご発注の際は、各スパン毎の取付メーター数を実測して頂き、
　上記定尺商品での割付を行った上で、 施工必要枚数をご連絡頂きます様御願い致します。

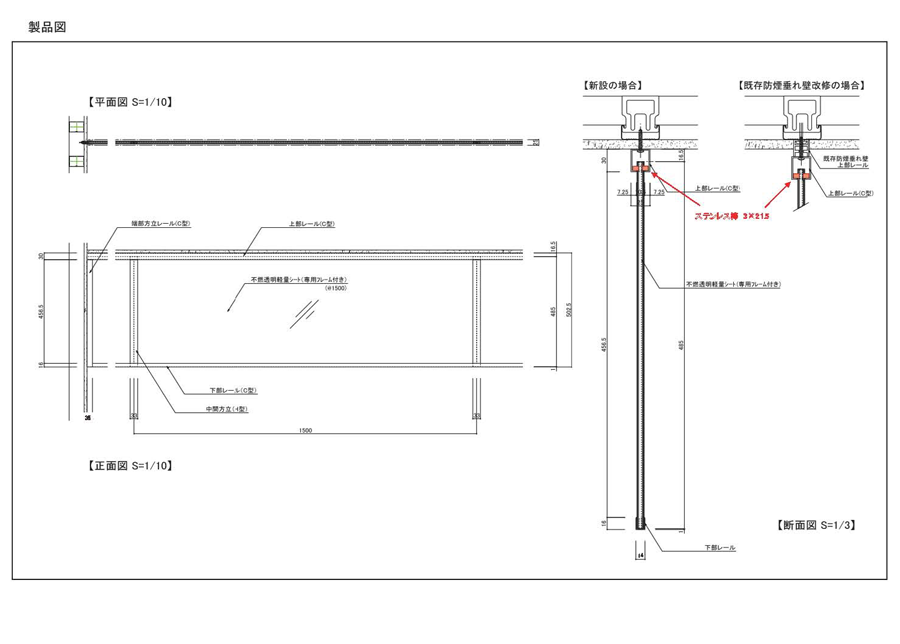

パラスモーク 製品図(図面クリックで別ウインドウで詳細なPDF図面がご覧いただけます）

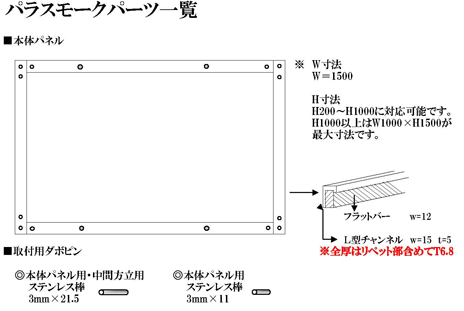

本体パネル 詳細図(図面クリックで別ウインドウで詳細なPDF図面がご覧いただけます）

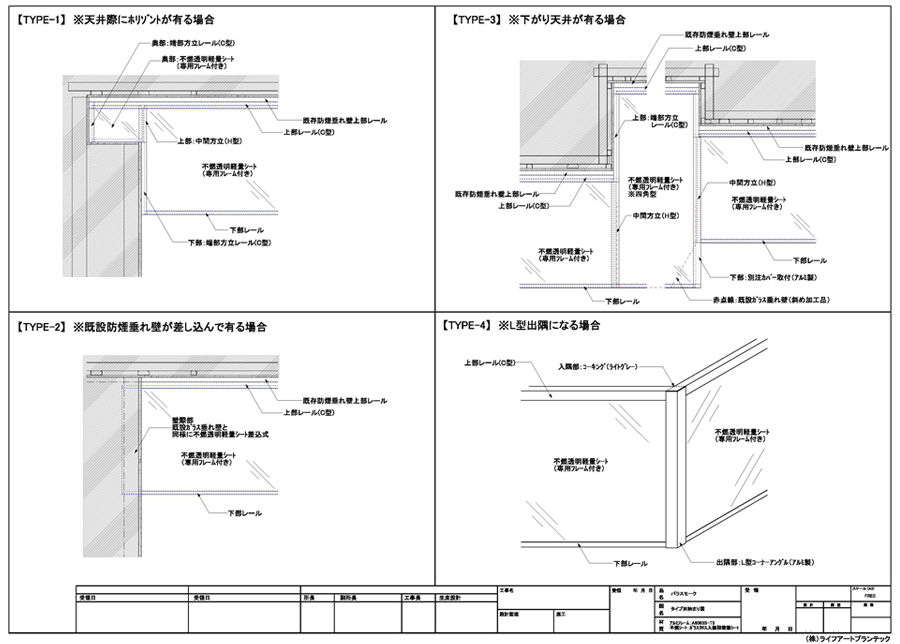

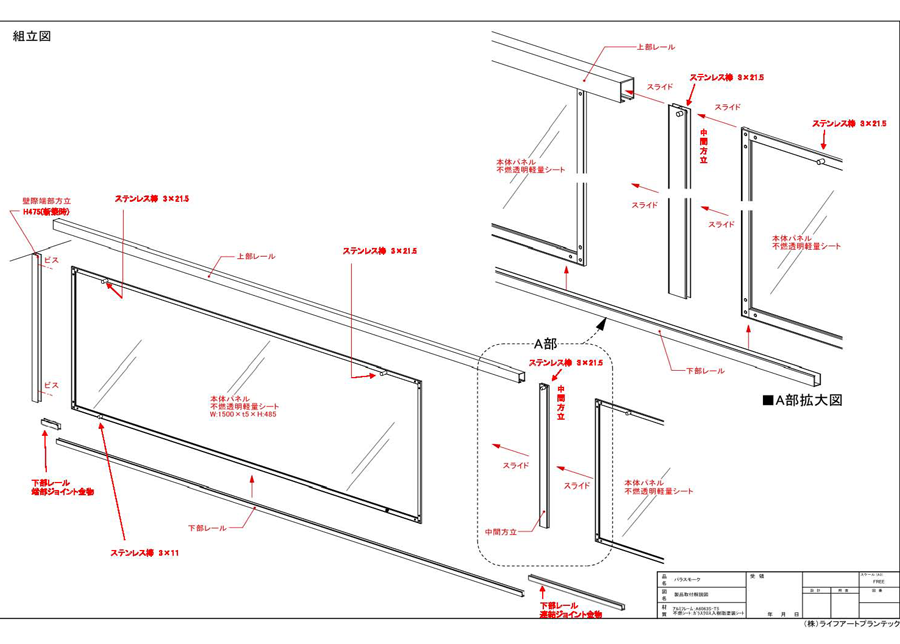

パラスモーク 取付図(図面クリックで別ウインドウで詳細なPDF図面がご覧いただけます）
